Spring MVC 패턴

1. Spring MVC란?

Model-View-Controller의 약자이다.



• Model: 어플리케이션 계층의 정보, 데이터 의미
• View: 화면 출력 로직을 담당
• Controller: Model과 View의 연결하는 제어 로직을 담당

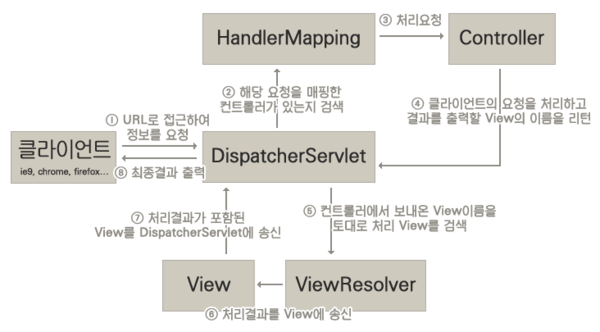

2.Spring MVC 처리 순서





DispatcherServlet

---

•  Spring Framework가 제공하는 Servlet 클래스
•  Spring MVC의 핵심 구성 요소
•  사용자의 Request 을 관리
•  Dispatcher가 받은 Request 을 HandlerMapping에게 위임
• Spring 에서는 front controller는 DispatcherServlet 이라고 하고 Controller는 handler 라고 말함





HandlerMapping

---

•  requestUR과 Controller 클래스의 맵핑을 관리 (@RequestMapping)
• HandlerMapping 인스턴스의 정보로 맵핑된 Controller에게 위임





Controller

---

• 요청에 맵핑 된 Controller 위임됨 (@Controller)
• @RequestMapping 을 통하여 요청을 처리할 메서드에 호출
• 필요한 비즈니스 로직을 호출

• • 해당 요청을 처리할 Service를 주입(DI)받아 Service에게 위임 ( @Service )
  • Service에서는 비즈니스 로직을 구현
  • connection pool를 담당하는 DAO가 주입(DI)받아 대신 DB에 접근한다. ( @Repository )
  • 결과 데이터를 다시 Controller에 전달
• View에 전달 할 결과 데이터(Model)와 이동할 화면(View) 정보를 스프링 MVC가 제공하는  ModelAndView 인스턴스에 담아 DispatcherServlet에 반환 된다.

• DispatherServlet는 ViewResolver에게 뷰 논리정보(View Name)를 전달



ModelAndView

---

• Controller에서 처리 결과를 View에 전달 할 결과 데이터(Model)와 이동할 화면(View) 정보를 담는 클래스
• Controller 메서드에서 리턴 타입이 String 이여도 핸들러에서 ModelAndView 인스턴스에 View 정보를 넣는다.



ViewResolver

---

• ViewResolver는 View Name을 이용해 알 맞는 view객체를 찾는다.
• View에 model을 rendering하여 View 인스턴스를 다시 DispatcherServlet에 보냄
• DispathcerServlet은 최종 결과를 클라이언트에 응답



View

---

• 결과 데이터인 Model 객체를 보여한다.
