NETWORKS (네트워크)

network란?

네트워크는 노드 라고 불리는 장치들이 통신링크로 연결된 집합체

장치: PC, 서버, 라우터, 스위치

링크 : 유선 , 무선



1.1.2  Network Criteria





좋은 네트워크가 충족해야 하는 조건들



-performance(성능)

  :  performance는 처리량과 지연시간의 측면에서 측정가능,

     처리량(throughout) :  링크를 통해 전달되는 단위시간당의 데이터의 양

     지연시간(delay) :  경유시간, 응답시간, 왕복시간

     - 경유시간: 한 장치에서 다른 장치로 데이터가 전달 되는데 걸리는 시간

     - 응답시간 : 요청과 응답에 소요되는 시간

     - 왕복시간(RTT:Round Trip Time)  : 출발지에서 목적지까지 왕복하는데 걸리는 시간



-Reliability

 : 네트워크 realiability는 장애빈도, 장애 발생 후 회복시간, 재난에 대한 견고성 등으로 측정 가능



- Security

: 불법적인 침입이나 정보유출에 대한 보안 확보



링크의 연결 형태



링크란?

데이터를 한 장치에서 다른 장치로 전달하는 통신 경로



링크의 연결 형태

일대일(point - to -point) 연결, 멀티 포인트(Multipoint 또는 Multidrop) 연결로 나뉨







네트워크 토폴로지 (Topology)



네트워크의 구성요소인 장치와 링크가 어떻게 배치되어 있는가를 의미





1.그물형 (mesh toplogy)

: 각 장치가 일대일로 연결되어 서로가 일대일 통신하는 형태







2.스타형 (star toplogy)

: 각각의 장치가 중앙의 장치에 일대일 연결되어 통신하는 형태.

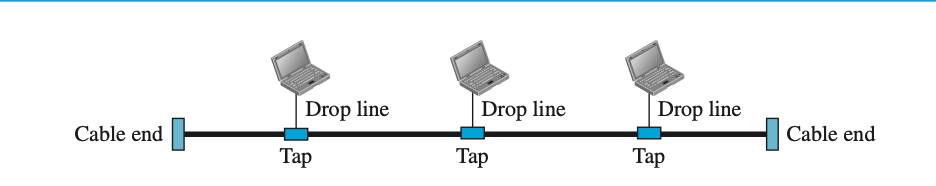

3.버스형 (bus topology)

: multipoint 방식

 하나의 긴 케이블에 여러 장치들이 연결되어 각 신호가 전체에 전달되는 형태.







4.링 형 (Ring topology)

:장치들이 링 형태로 서로 연결되어 데이터가 링을 따라 한쪽 방향으로 전달





네트워크 분류

-크기 (노드와 링크들의), 소유권(네트워크의 소유자), 구조 등에 의해서 분류

-일반적으로 LAN,MAN,WAN 으로 구분





Local Area Network(LAN)

보통 한 사무실, 건물, 캠퍼스 등에서 장치들이 서로 연결되며,  개인적으로 소유 가능



Metropolitan-Area Network(MAN)

도시 정도의 크기를 포함하는 규모



Wide Area Network(WAN)

-지역적으로 넓은 범위에서 데이터를 전송하기 위해 구성

-여러 네트워크가 연결되는 경우를 인터넷, 즉 인터넷은 네트워크가 서로 연결된 전체 네트워크
